1. EEPROM
EEPROM(Electrically Erasable Programmable ROM)是电可擦除存储器。EEPROM 可以重复擦写，它的擦除和写入都是直接使用电路控制，不需要再使用外部设备来擦写。而且可以按字节为单位修改数据，无需整个芯片擦除。数据掉电不丢失。
EEPROM芯片的设备地址一般是 7 位，其中高 4 位固定为：1010 b，低 3 位则由信号线A0/A1/A2的电平决定：
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|
| 1 | 0 | 1 | 0 | x | x | x | R/W |
假设低3位接地，那么地址为：101 0000b，即0x50，传地址的时候，把地址左移1位，最低位则代表读写位，r/w = 0，表示写，r/w = 1，表示读。 读的时候地址是：1010 0001b == 0xA1，写的时候地址是：1010 0000b == 0xA0。
2. 24C02
以下内容参考自 Microchip 相关产品的数据手册：
24C02 是一个可以存储 2K bit（256 byte）的串行EEPROM，工作电压 24c02: 4.5v~5.5v，24c64：1.8v到5.5v，100万次数据擦写，数据可以保持200年。有一个16 byte的页写缓冲器和一个写保护功能，通过i2c协议进行数据读写，通信时钟频率可达400 KHz。24c32 可存储 32K bit，24c64 可存储 64K bit。
24c02 从外部看来，上电即可运行，无需进行初始化操作。
24c02 的芯片寻址地址是 0xa1（读）和0xa0（写），片内寻址是 256 个寻址单位，即 0x00~0xFF，所以发送一次8位的地址数据，即可完成一次数据寻址操作，在更大容量的芯片，如24c64，寻址空间为 8192 个寻址单位，需要 13 bit 地址才能满足，则是发送两次 8 bit 地址数据，第一次发送高5位（bit8~bit12），第二次发送低8位（bit0~bit7），具体二进制逻辑是：
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| x | x | x | bit12 | bit11 | bit10 | bit9 | bit8 | bit7 | bit6 | bit5 | bit4 | bit3 | bit2 | bit1 | bit0 |
管脚定义：
| Pin ID | Name | Comments |
|---|---|---|
| 1 | A0 | 地址引脚 |
| 2 | A1 | 地址引脚 |
| 3 | A2 | 地址引脚 |
| 4 | GND | 地线 |
| 5 | VCC | 电源线 |
| 6 | WP | 写保护，高电平禁止写操作，接地或不连接(内部下拉)允许写操作 |
| 7 | SCL | i2c时钟线 |
| 8 | SDA | i2c数据线 |
官方手册链接：
这里，还是以相对操作简单的24c02进行深入研究.
2.1 写操作：

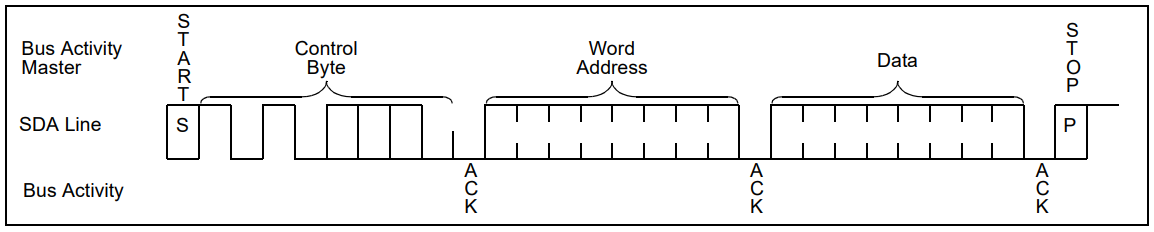

字节写操作
在主机发出启动信号之后，主机发送器将设备代码（4 位）、片选位（3 位）和 R/W 位（逻辑低）放置到总线上。 器件将在第九个时钟脉冲期间确认该控制字节。 主机发送的下一个字节是字地址，将被写入 24C02C 的地址指针。 在收到来自 24C02C 的另一个应答信号后，主设备将发送要写入寻址存储器位置的数据字。 24C02C 再次确认，主机产生停止条件。 这将启动内部写周期，在此期间 24C02C 将不会生成应答信号。 如果在启用硬件写保护的情况下尝试写入阵列的受保护部分，则设备将确认该命令，但不会写入任何数据。 即使启用了写保护，也必须遵守写周期时间。

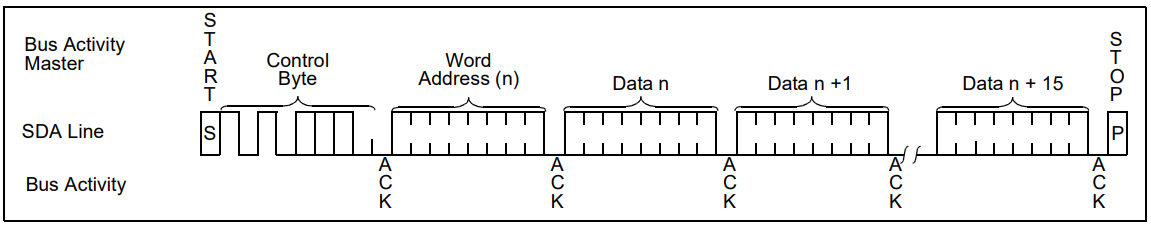

页写操作
写控制字节、字地址和第一个数据字节以与字节写相同的方式传输到 24C02C。 但主器件并不生成停止条件，而是向 24C02C 发送最多 15 个附加数据字节，这些数据字节暂时存储在片上页缓冲区中，并在主器件发送停止条件后写入存储器。 接收到每个字后，四个低阶地址指针位在内部递增 1。 字地址的高四位保持不变。 如果主机在生成停止条件之前传输超过 16 个字节，则地址计数器将翻转，并且先前接收到的数据将被覆盖。
与字节写操作一样，一旦收到停止条件，内部写周期就会开始。 如果在启用硬件写保护的情况下尝试写入阵列的受保护部分，设备将确认该命令，但不会写入任何数据。 即使启用了写保护，也必须遵守写周期时间。
2.2 读操作：
读操作的启动方式与写操作相同，不同之处在于从地址的 R/W 位设置为 1。 读操作有三种基本类型：当前地址读、随机读和顺序读。

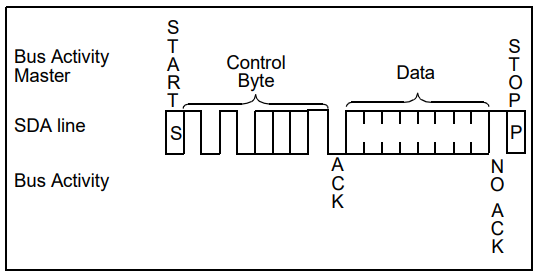

当前地址读操作
24C02C 包含一个地址计数器，用于维护最后访问的字的地址，并在内部递增 1。 因此，如果先前的读访问是针对地址 n，则下一个当前地址读操作将从地址 n + 1 访问数据。在收到 R/W 位设置为 1 的从机地址后，24C02C 发出应答并发送 八位数据字。 主设备不会确认传输，但会生成一个停止条件，并且 24C02C 会中断传输。

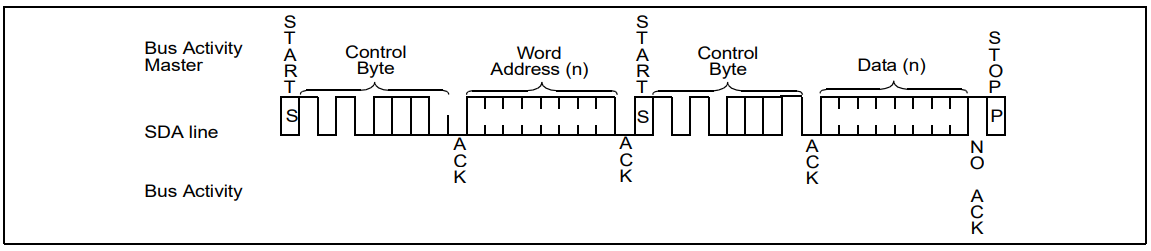

随机读操作
随机读取操作允许主设备以随机方式访问任何存储位置。 要执行此类读取操作，首先必须设置字地址。 这是通过将字地址发送到 24C02C 作为写操作的一部分来完成的。 发送字地址后，主机在确认后生成一个启动条件。 这会终止写操作，但不会在设置内部地址指针之前终止。 然后主机再次发出控制字节，但 R/W 位设置为 1。 然后 24C02C 将发出应答并发送 8 位数据字。 主设备不会确认传输，但会生成一个停止条件，并且 24C02C 会中断传输。 执行此命令后，内部地址计数器将指向刚刚读取的地址单元之后的地址单元。

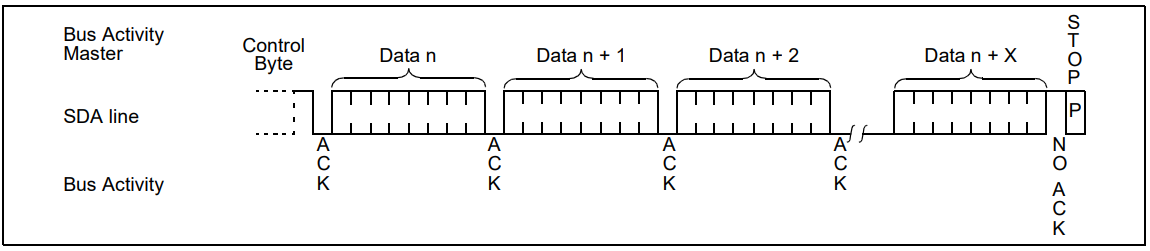

顺序读操作
顺序读取的启动方式与随机读取相同，只是在 24C02C 发送第一个数据字节后，主机发出确认，而不是随机读取中的停止条件。 这指示 24C02C 发送下一个按顺序寻址的 8 位字。
为了提供顺序读取，24C02C 包含一个内部地址指针，每次操作完成时该指针都会加一。 该地址指针允许在一次操作期间串行读取整个存储器内容。 内部地址指针将自动从地址 FF 翻转到地址 00。
